Lintratek zesilovač LTE signálu 800 MHz, bazar

Jedná se o používané zboží, které jeví známky opotřebení, ale je 100% funkční. Příslušenství pro uchycení nemusí být kompletní (chybějící šroubky a matky)

Máte problém se signálem ve vaší lokalitě? Nebaví Vás během hovoru hledat po bytě nebo domě optimální signál, aby se hovor nepřerušoval? Lovíte signál na půdě? Pak je pro vás výrobek, který se jmenuje zesilovač/opakovač GSM signálu.

Lintratek zesilovač/opakovač LTE signálu se používá všude, kde je slabý nebo kolísavý signál. Princip zesilovače je velmi jednoduchý. Vnější anténa ze zesílením je pomocí kabelu propojena ze zesilovačem signálu, který ji zesílí a pomocí vnitřní antény jej následně vysílá v budově.

Instalace sady je jednoduchá a nepotřebuje žádnou údržbu. Zesilovače jsou konstruování pro domácí použití nebo pro malé firmy. Protože pásma používají v ČR všichni mobilní operátoři (O2, Vodafone, T-Mobile), je zajištěna 100% kompatibilita.

Zesilovače/opa­kovače GSM signálu lze v ČR provozovat podle všeobecného oprávnění č. VOR/24/11.2008–16 k provozování zařízení infrastruktury pro šíření rádiových signálů uvnitř tunelů a vnitřních prostor budov. Instalace a používání je možné pouze při dodržení platné legislativy.

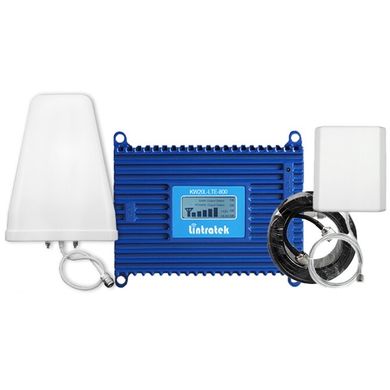

Balení Lintratek zesilovač LTE signálu obsahuje:

Vnější směrová anténa
Anténa dodávaná v sadě je určena pro frekvenční pásma 700 – 2700 MHz. Tato anténa díky zesílení 12dB dokáže převzít signál až z 10 km vzdálené BTS.

Vnitřní zesilovač signálu
Tento vnitřní zesilovač signálu je pomocí anténního kabelu ( součást balení ) propojen s vnější anténou. Zesilovač zpracuje vstupní signál, zesílí jej a pomocí vnitřní antény předá do bytu/budovy. Výstupní výkon zesilovače je 20 dBm. Zesilovač je v modrém provedení. Na přední straně je umístěn přehledný informační displej na kterém je možné vidět indikaci síly signálu pásma.

Vnitřní anténa
Tato anténa se připojuje k zesilovači. Opět montážní materiál je součástí sady a nic nemusíte dokupovat. Tato anténa má zisk 9db a je vhodná pro frekvenční rozsah 700 – 2700 MHz. Součástí antény je i připojovací kabel o délce 2 m, který je už osazen konektorem. Anténa je vhodná pro 2G, 3G, 4G.

Vlastnosti:

• kompletní sada pro zesílení signálu uvnitř budov
• snadná instalace
• pro domácí použití nebo pro malé firmy

Technické parametry:
Venkovní anténa:

• Zisk: 12dB
• Frekvenční rozsah: 700–2700 MHz
• Délka kabelu: 0,3m
• Vodotěsná
• Ochrana před bleskem
• Vhodné pro 2G / 3G / 4G / CDMA / UMTS / LTE
• Rozměry: 410×210×50 mm

Vnitřní anténa:

• Zisk: 9dB
• Frekvenční rozsah: 700–2700 MHz
• Délka kabelu: 2m
• Vhodné pro 2G 3G 4G
• Rozměry: 165×155×50 mm
• Váha: 500 g
• Další: vysoký zisk, podpora všech frekvencí, instalace na stěnu

Zesilovač:

• Číslo modelu: KW20L-LTE-800
• Vhodné pro pásma 800MHz Band 20
• Uplink (od zesilovače k BTS) 832~862MHz
• Downlink (od BTS k zesilovači) 791~821MHz
• Zisk: 70±2dB
• Výkon: 20 dBm
• Napájení: AC110V～240V;D­C+5V/2A ( napaječ součástí sady )
• Provozní teplota：-10℃~55℃
• Rozměry: 200×110×25 mm
• Váha: cca. 600 g

Anténní kabel:

• délka kabelu: 15 m
• Název kabelu: Pevné koaxiální kabely izolované polyetylenem
• Typ kabelu: LIN-5D-50–5
• Materiál vodičů: měď
• Barva: černá
• DC Odpor vnitřního vodiče při 20℃: ≤45Ω/km
• Kapacita: 106±3pF/m
• Impedance: 50±2Ω
• útlumu při 20℃（Max.）: 900 MHz – 29,72dB/100m / 1800 MHz- 43,63dB/100m /

Rozměr balení celkem:

• 600×230×160 mm

Váha celkem:

• 2800 g

Tip: Pokud máte problémy se stabilitou signálu, pak ještě před zakoupením a samotnou instalací sady je vhodné provést některé kroky, které Vám pomohou.

1. Nejprve bychom Vám doporučili nainstalovat do vašeho mobilního telefonu Android aplikaci pro měření intenzity a kvality signálu. Tato aplikace vám nejen změří kvalitu a sílu signálu, ale umí i zobrazit na mapě BTS ve vašem okolí. Aplikaci je možné stáhnout zde:

2. Pokud při měření zjistíte, že např. hodnota RSSI je v rozmezí od –87 dBm až –93 dBm pak je vhodné použít externí anténu. Pokud je hodnota méně než –95 dBm, pak již je v místě příjmu kvalita velmi špatná a použití zesilovače by již nepřineslo očekávané výsledky. Naměřené hodnoty kvality a intenzity signálu lze najít na internetu.
3. Antény u GSM zesilovačů signálu jsou směrové a je třeba je je nasměrovat správným směrem na BTS. K nasměrování antény vám pomůže výše zmíněná aplikace.
4. Při samotné instalaci je nutné dodržet postup instalace dle návodu k zesilovači signálu. Hlavně vzdálenost a doporučení ohledně umístění vnitřní a vnější antény. V opačném případě pak hrozí, že zařízení nebude správně pracovat.

Doporučený postup instalace:

• Upevněte venkovní anténu na střechu domu a namiřte na BTS.
• Připojte venkovní anténu pomocí kabelu v balení ke konektoru „BTS“ na zesilovači. (Upozornění: zesilovač musí být od venkovní antény vzdálen více než 10 metrů)
• Připojte pokojovou anténu k „MS“ v zesilovač pomocí kabelu (zesilovač musí být vzdálen od pokojové antény více než 1 metr).
• Zapojte napájecí adaptér, kontrolka napájení se rozsvítí, když venkovní anténa přijme silný signál, na LCD se zobrazí signál. Upozorňujeme, že pokud zjistíte, že signální kontrolka bliká a nemáte plný signál, musíte zkontrolovat polohu venkovní antény.
• Tip: Venkovní anténa by měla být „izolována“ od vnitřní antény, to znamená, že mezi anténami musí být konstrukční překážky (stěny, přepážky atd.). Pokud nejsou dostatečně odděleny venkovní a vnitřní anténa, dojde k samokmitání. Váš telefon nebude mít žádný signál a může dojít k narušení vysílání připojené BTS !

Frekvence používané v ČR:

• O2-CZ: 2G 900/1800MHz, 3G 2100MHz, 4G/LTE 800/1800MHz
• T-Mobile: 2G 900/1800MHz, 3G 2100MHz, 4G/LTE 800/1800/2100MHz
• Vodafone: 2G 900/1800MHz, 3G 2100MHz, 4G/LTE 800/900/1800/­2100MHz

Některé nejčastější dotazy k provozu a používání GSM zesilovačů

V bytě a ani před domem nemám signál. Pomůže instalace zařízení?
Bohužel, pokud v okolí není žádný signál, pak ani zařízení nepomůže, protože nemá co zesílit.

V bytě mám signál, ale v podzemní garáži již není. Pomůže mi zesilovač?
Pokud máte signál ve vyšších patrech budovy, pak vám zesilovač pomůže. Musíte však při instalaci dodržet přesně postup instalace dle návodu k použití.

Ve svém okolí mám signál dobrý, ale chtěl bych ho ještě „vylepšit“. Je vhodné použít zesilovač?
Ne, v takových případech není vhodné použití zesilovače. Vzhledem k výkonům zesilovače, by mohlo dojít již k rušení sítě operátora a následnému řešení ze strany ČTÚ s provozovatelem zesilovače, které obvykle končí pokutou za porušení podmínek pro používání GSM zesilovače.

Mohu si instalovat svépomocí?
Zapojení je velmi jednoduché. Základem pro dobrou a bezproblémovou funkčnost zaříjení je prvotní měření intenzity signálu a správné zaměření antény. Pokud si ani dle aplikace netroufnete zaměřit anténu, pak existují firmy, které tuto činnost provádí. Naše společnost měření neprovádí.

Jsou zesilovače univerzální, nebo se dělí i podle pásma signálu?
Zesilovače se vyrábějí jako jednopásmové nebo vícepásmové. Vždy záleží na použití. Výhodou vícepásmových zesilovačů je, že umí současně zesílit více pásem najednou např. GSM a 4G/LTE.

Je používání zesilovače legální? Jsou na jeho používání nějaké předpisy?
Ano, používání zesilovačů se řídí předpisy, jak máme uvedeno v úvodu. Lze je provozovat v ČR podle všeobecného oprávnění č. VOR/24/11.2008–16 k provozování zařízení infrastruktury pro šíření rádiových signálů uvnitř tunelů a vnitřních prostor budov. Instalace a používání je možné pouze při dodržení platné legislativy. Tímto je povinen se řídit provozovatel takového zařízení.

Jsou nějaká úskalí při instalaci?
Bohužel ano, jsou. Základním úskalím při instalaci, jak je již zmíněno, je správné měření signálu a nasměrování antény. V případě chybného zaměření a umístění antény může dojít k vazbení mobilního signálu a následné rušení vysílače signálu mobilního operátora. V takovém případu se může stát, že operátor podá podnět k prošetření na ČTÚ, který může udělit pokutu provozovateli zesilovače.
