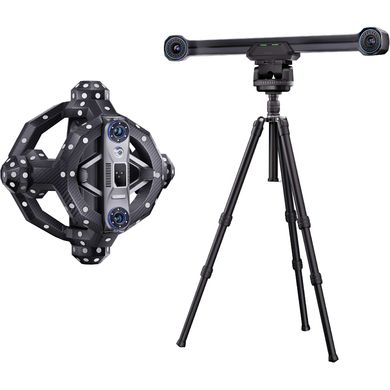

Revopoint Trackit Tracking 3D Scanner

Revopoint Trackit představuje pokročilý optický 3D skener s funkcí sledování polohy, který kombinuje duální kamerový systém s modrým laserovým skenováním pro dosažení průmyslové přesnosti. Zařízení umožňuje skenování zcela bez použití značek, sprejů či jiných pomocných prostředků, což výrazně urychluje pracovní postupy a snižuje náklady na přípravu objektů. Skener dosahuje mimořádné objemové přesnosti 0,025 mm + 0,04 mm × L(m), která jej řadí mezi špičku ve své třídě. Díky automatické kalibraci pomocí dvouosého kardanového závěsu se doba přípravy zkracuje o polovinu oproti tradičním metodám, přičemž se eliminují lidské chyby při nastavování. Zařízení zvládá skenovat objekty v rozsahu od 10 mm až po 6 m, což pokrývá široké spektrum aplikací od drobných součástek až po celá vozidla. Lehká, ale pevná konstrukce z karbonových vláken zajišťuje strukturální integritu i v náročných průmyslových podmínkách, zatímco sledovací objem dosahující 3,26 × 2,85 m ve vzdálenosti 4 m poskytuje dostatečný prostor pro efektivní práci s rozměrnými objekty.

Trackit disponuje dvěma režimy laserového skenování pro maximální univerzálnost použití. Třicetiřádkový modrý křížový laser dokáže zachytit až 1,5 milionu bodů za sekundu, což umožňuje rychlé skenování rozsáhlých povrchů včetně tmavých a lesklých materiálů, které běžné skenery obtížně zpracovávají. Jednoduché přepnutí na jednopaprskový modrý laser zajišťuje přesné zachycení hlubokých otvorů, úzkých drážek a složitých geometrických tvarů. Duální kamerová základna nepřetržitě sleduje pozici skeneru v prostoru a automaticky spojuje jednotlivé snímky, čímž odpadá nutnost manuálního zarovnávání v postprodukci. Dodávaný software Revo Trackit poskytuje živý náhled mračna bodů, automatické spojování sítí, editační nástroje a export do formátů PLY, OBJ, STL a FBX. Součástí balení jsou také nástroje Revo Measure a Design pro převod skenů do CAD systémů, rozměrovou analýzu a vytváření zpráv podle norem GD&T, což činí Trackit ideálním řešením pro kontrolu kvality, reverzní inženýrství a prototypování.

Technické parametry:

• Objemová přesnost: 0,025 mm + 0,04 mm × L(m)
• Rychlost skenování: až 1,5 milionu bodů za sekundu
• Rozsah skenování: 10 mm až 6 m
• Sledovací objem: 3,26 × 2,85 m ve vzdálenosti 4 m
• Typ laseru: modrý laser, vlnová délka 450 nm
• Laserové režimy: 30řádkový křížový a jednopaprskový
• Sledovací systém: duální kamerová základna s optickým sledováním
• Kalibrace: automatická pomocí dvouosého kardanového závěsu
• Konstrukce rámu: karbonová vlákna
• Podporované formáty: PLY, OBJ, STL, FBX
• Software: Revo Trackit, Revo Measure, Revo Design
• Použití: ruční nebo stacionární skenování

Obsah balení

• Skener Revopoint Trackit
• Duální kamerová základna
• Dvouosý kardanový závěs pro kalibraci
• Karbonový rám
• Software Revo Trackit
• Software Revo Measure
• Software Revo Design
• Kalibrační deska
• Propojovací kabely
• Transportní kufr
• Uživatelská příručka
