VOLTCRAFT LSG-10, detektor kabelů

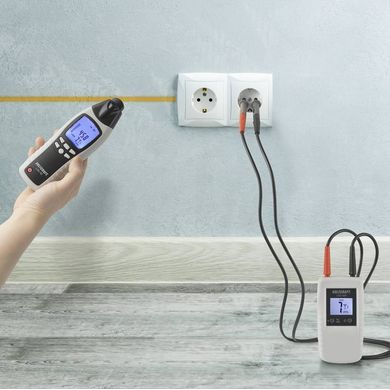

Voltcraft LSG-10 je detektor kabelů určený pro vyhledávání, trasování a analýzu elektrických vedení v instalacích. Přístroj umožňuje lokalizovat vodiče, pojistky, jističe, zemnicí kabely i kovové objekty ve zdivu. Používá se při diagnostice poruch, identifikaci vedení a kontrole elektroinstalací. Umožňuje detekci jak vedení bez napětí, tak i pod napětím. Hlavní přínos spočívá v přesné lokalizaci kabelů a rychlé identifikaci závad.

Proč si produkt zakoupit?

• Hloubka detekce až 2 m – lokalizace vedení ve zdivu a konstrukcích
• Signál 125 kHz – přesná identifikace bez rušení
• Detekce až 7 vysílačů – práce ve složitých instalacích
• Jednopólové i dvoupólové vyhledávání – širší možnosti diagnostiky
• Detekce vedení pod napětím – zvýšení bezpečnosti při práci
• Akustická a optická signalizace – jednoznačná identifikace signálu

Měření a rozsahy

Přístroj pracuje jako vyhledávač a analyzátor elektrických vedení, zemnicích kabelů, pojistek, chráničů a kovových objektů. Umožňuje identifikovat přerušená vedení i zkraty v instalaci.

Zobrazení

Detektor využívá digitální zobrazení na přijímači a doplňkové optické indikátory. Součástí je také akustická signalizace pro přesnější lokalizaci signálu.

Bezpečnost (CAT)

Zařízení splňuje kategorii měření CAT III 300 V, což umožňuje použití v běžných elektrických instalacích.

Funkce

K dispozici je jednopólové vyhledávání (lokalizace vedení až do cca 2 m) a dvoupólové vyhledávání pro identifikaci pojistek a proudových chráničů. Přístroj vysílá signál o frekvenci 125 kHz a umožňuje kódování až pro 7 vysílačů. Integrovaný detektor napětí umožňuje identifikaci vodičů pod napětím.

Konstrukce

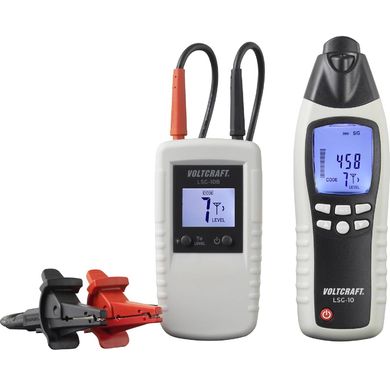

Zařízení se skládá z vysílače a přijímače. Konstrukce je navržena pro mobilní použití v terénu, součástí je LED osvětlení pracovního prostoru a možnost automatického i manuálního režimu.

Napájení

Přístroj je napájen bateriemi 2×9V (součást balení).

Technické parametry:

• Typ zařízení: detektor kabelů / vyhledávač vedení
• Typ: LSG-10
• Optický ukazatel: Ano
• Zvuková signalizace: Ano
• Displej: digitální
• Frekvence signálu: 125 kHz
• Hloubka detekce: až cca 2 m
• Počet detekovatelných vysílačů: až 7
• Kategorie měření: CAT III 300 V
• Zobrazení: digitální (přijímač)
• Signalizace: optická, akustická
• Provozní režimy: automatický / manuální
• Funkce: vyhledávání vedení, detekce přerušeného vodiče, detekce zkratu, lokalizace pojistek a chráničů, detekce napětí
• Napájení: 2×9 V
• Rozměry: cca 192 × 61 × 37 mm
• Hmotnost: cca 180 g (přijímač), cca 130 g (vysílač)

Obsah balení

• Vysílač
• Přijímač
• 2 měřicí kabely
• 2 zkušební hroty
• 2 svorky
• 2x baterie
• Přepravní kufřík
