VOLTCRAFT VC-55 LCD, Dvoupólová zkoušečka napětí

Dvoupólová zkoušečka napětí VOLTCRAFT VC-55 LCD je měřicí přístroj určený pro rychlé a bezpečné ověření přítomnosti napětí v elektrických instalacích. Zařízení kombinuje LED indikaci s LCD displejem, který zobrazuje skutečnou efektivní hodnotu napětí. Díky splnění normy EN 61243–3/VDE 0682 je vhodné pro profesionální použití v elektroinsta­lacích i údržbě. Přístroj umožňuje měření střídavého i stejnosměrného napětí a nabízí několik praktických funkcí pro diagnostiku elektrických obvodů.

Proč si tuto zkoušečku zakoupit?

• Měření napětí 12–690 V AC/DC s LED i LCD indikací – Kombinace stupnicových LED a přesného LCD displeje umožňuje rychlou orientaci i přesné odečty.
• Bezpečnostní kategorie CAT III 1000 V / CAT IV 600 V – Vhodné pro použití v rozvodech i na vstupu instalace s vysokými bezpečnostními požadavky.
• Zkouška průchodnosti s akustickou signalizací – Umožňuje rychlou kontrolu spojitosti vodičů bez nutnosti sledovat displej.
• Test jednopólové fáze a sled fází – Praktické funkce pro elektroinstalace, které zjednodušují práci při zapojování a kontrole sítí.
• Odolné provedení IP64 a integrované osvětlení – Zajišťuje spolehlivé použití i v náročných podmínkách a při práci v hůře osvětleném prostředí.

Měření napětí a zobrazení hodnot

Zkoušečka umožňuje měření střídavého i stejnosměrného napětí v rozsahu 12 až 690 V. Výsledky jsou zobrazovány dvěma způsoby – pomocí LED indikace s rozsahy pro rychlou orientaci a pomocí LCD displeje, který zobrazuje přesnou hodnotu napětí. Tento dvojí systém zvyšuje přehlednost a přesnost při diagnostice elektrických obvodů.

Bezpečnost a normy

Přístroj je navržen a testován dle normy EN 61243–3, která definuje požadavky na dvoupólové zkoušečky napětí. Bezpečnostní kategorie CAT III 1000 V a CAT IV 600 V umožňuje použití jak v běžných instalacích, tak i na vstupních bodech elektrických sítí. Vysoký vnitřní odpor přispívá k bezpečnému měření bez výrazného zatížení obvodu.

Měřicí funkce a diagnostika

Zkoušečka nabízí několik funkcí pro praktickou práci v elektroinsta­lacích. Umožňuje zkoušku polarity, test průchodnosti s optickou i akustickou signalizací a také jednopólové zkoušení fáze. Funkce sledování sledu fází je užitečná při kontrole třífázových systémů. Tyto vlastnosti umožňují rychlou identifikaci problémů bez nutnosti použití více přístrojů.

Konstrukce a ergonomie

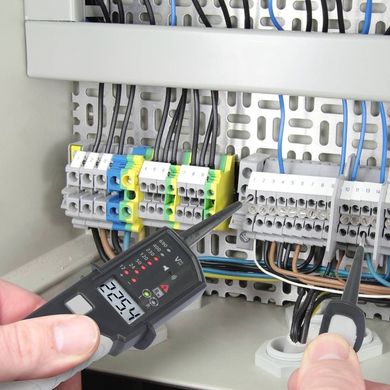

Zařízení má robustní konstrukci s krytím IP64, která chrání proti prachu a stříkající vodě. Integrované osvětlení měřeného bodu usnadňuje práci ve špatných světelných podmínkách. Ergonomické provedení s oddělenými měřicími hroty umožňuje bezpečné a pohodlné použití při měření v rozvaděčích nebo zásuvkách.

Napájení a provoz

Zkoušečka je napájena pomocí 2× AAA baterií, které zajišťují provoz LCD displeje a doplňkových funkcí. Díky nízké spotřebě a jednoduché konstrukci je přístroj vhodný pro každodenní použití bez složité údržby.

Technické parametry:

• Kategorie produktu: dvoupólová zkoušečka napětí
• Měřicí funkce: test průchodnosti, test fáze, test sledu fází
• Zobrazení: akustika, LCD, LED
• Rozsah měření V AC: 12 do 690 V
• Rozsah měření V DC: 12 do 690 V
• Kategorie měření: CAT III 1000 V, CAT IV 600 V
• Krytí: IP64
• Rozměry: (š x v) 65 mm x 242 mm
• Frekvence (max.): 400 Hz
• Frekvence (min.): 16 Hz
• Rozsah frekvence: 16 Hz – 400 Hz
• Max. měřená hodnota V/AC: 690 V
• Min. měřená hodnota V/AC: 12 V
• Max. měřená hodnota V/DC: 690 V
• Min. měřená hodnota V/DC: 12 V
• Pracovní teplota: –15 až +55 °C
• Frekvenční rozsah: DC, 16 – 400 Hz
• Napájení: 2× baterie AAA
• Příkon proudu: 3,5 mA
• Rozsah měření napětí: 12 až 690 V AC / DC

Obsah balení

• zkoušečka
• 2x adaptér na zkušební hroty 4 mm
• 2x nasazovací krytka
• Ochranný kryt na zkušební hroty
• Baterie
