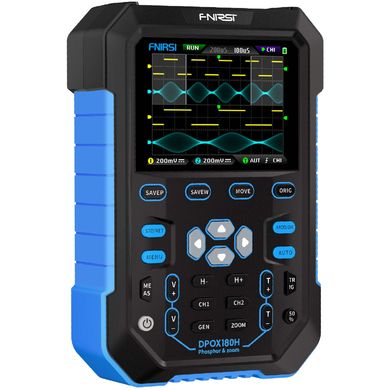

FNIRSI DPOX180H Digitální osciloskop a generátor signálu 2v1, 2,8" IPS displej, dvoukanálový, 180MHz

Digitální fosforový osciloskop FNIRSI DPOX180H je díky své schopnosti poskytovat detailní analýzu signálů ideální volbou pro inženýry a techniky zabývající se vývojem a údržbou elektronických zařízení. Výzkumníci a studenti v oblasti elektrotechniky ocení jeho pokročilé funkce a přesnost, které jsou vhodné pro experimentální práci a učení.

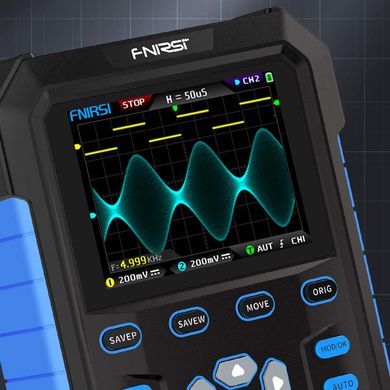

Digitální fosforový osciloskop FNIRSI DPOX180H představuje revoluční průlom v oblasti měřicí techniky díky použití nejnovější digitální fosforové technologie. Tato technologie umožňuje osciloskopu překonat tradiční nedostatky spojené se šumem a deformacemi vlnových tvarů. Nabízí také unikátní funkci zobrazení teploty barev, která zpřehledňuje rozložení signálu a jeho pravděpodobnostní charakteristiky, včetně času náběhu a poklesu signálů. S jeho XY režimem a digitální fosforovou technologií je možné efektivně porovnávat amplitudu, frekvenci a fázi dvou skupin signálů.

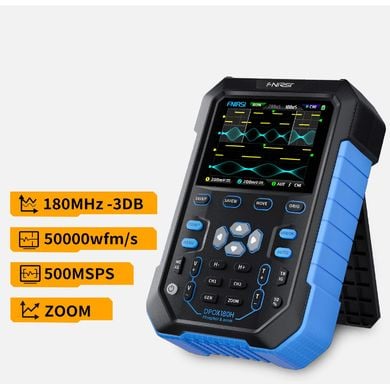

Osciloskop je navržen s ohledem na profesionální použití a nabízí 2 kanály, integrovaný generátor signálu DDS s šířkou pásma 180 MHz a vzorkovací frekvencí 500 msa/s. Jeho inovativní systém digitálního spouštění, funkce měření kurzoru a vysoká obnovovací frekvence průběhu 50 000 wfm/s z­ajišťují výjimečnou přesnost a spolehlivost měření.
Použitý 2,8" IPS full-vision displej s vysokým rozlišením a vestavěná lithiová baterie 4,2V/3000mAh zaručují komfortní a dlouhotrvající práci. Navíc osciloskop nabízí ochranu proti vysokonapěťovému vypálení a funkci automatického vypnutí pro zvýšení bezpečnosti a úspory energie.

Mezi jeho jedinečné a inovativní funkce patří nastavitelný automatický limit šířky pásma, který se automaticky upravuje podle aktuálního rozsahu časové základny pro optimální analýzu a měření šumových signálů. Adaptivní nastavení vysokofrekvenčního potlačení zaručuje stabilní spouštění bez ohledu na frekvenci signálu nebo velikost šumu.

Vestavěný generátor funkčního signálu 20M DDS se 14 druhy standardních funkcí, výstupní amplituda 1VPP a možností nastavení frekvence od 1Hz, poskytuje vynikající flexibilitu pro simulaci různých signálů. Díky pokročilé technologii je osciloskop schopen zachytit a generovat složité signály s větší objektivitou a realističností než tradiční generátory signálů.

Jeho snadno použitelné rozhraní s jednotlačítkovým AUTO spouštěním a adaptivními spouštěcími režimy umožňuje efektivní měření a zobrazení spektra FFT bez potřeby složitého nastavení. Funkce úložiště s možností jednoduchého exportu dat přes USB připojení do počítače dále zvyšuje praktičnost a efektivitu práce s osciloskopem FNIRSI DPOX180H.

Vlastnosti:

• FNIRSI ruční digitální fosforový osciloskop

• 1. Digitální fosforový osciloskop, překonejte tradiční snímání tvaru vlny osciloskopu, jasněji uvidíte charakteristiky distribuce signálu
• 2. Displej teploty, s podporou digitálního fluorescenčního systému lze barevné zobrazení průběhu rozdělit na stupně šedi a barevnou teplotu
• 3. Displej režimu Digital Phosphor XY, porovnejte amplitudu, frekvenci a fázi dvou sad signálů


• Plně vybavený a snadno použitelný

• 1. Automatické nastavení jedním tlačítkem, vestavěný účinný řídicí algoritmus, automatické rozpoznání charakteristik signálu
• 2. Ruční měření kurzoru, ruční čtení amplitudy nebo periody signálu pro výpočet špičky a frekvence
• 3. Kompletní funkce spouštění, tři režimy spouštění: automatický, jednoduchý a konvenční
• 4.Generátor signálu funkce 20M DDS, se 14 druhy standardních funkčních signálů je výstupní amplituda pevně nastavena na 1VPP


• Přesná data a monitorování v reálném čase

• 1. Ultra vysoká citlivost, minimální rozsah měření je 5 mV
• 2. Ultra vysoká obnovovací frekvence průběhu, obnovovací frekvence průběhu až 50 000 wfm/s
• 3. Režim posouvání velké časové základny, sledování změn úrovně v reálném čase
• 4. Původní sekací výstup, zachyťte část nebo celou část signálu měřeného osciloskopem jako výstupní signál generátoru signálu


• Prohlížení průběhu a ukládání dat

• 1. IPS Full Vision HD displej, 2,8" IPS HD displej v kombinaci s digitální fosforovou technologií, charakteristiky průběhu lze vidět na první pohled
• 2. Uložení křivky/snímku obrazovky jedním tlačítkem, uložte obsah zobrazení obrazovky nebo původní data průběhu na místní disk
• 3. Výkonný prohlížeč dat, kdykoli můžete zkontrolovat datové soubory WAV, soubory obrázků BMP a ořezové soubory na místním disku
• 4. Export dat USB, připojte se k počítači pomocí datového kabelu USB a prohlédněte si obrazové soubory BMP uložené na disku osciloskopu


• Originální technologie pro snížení rušení šumem

• 1. Ultra vysoký poměr signálu k šumu, zlepšete poměr signálu k šumu díky jedinečnému přednímu designu, díky kterému je křivka jasnější
• 2. Originální nastavitelné automatické omezení šířky pásma, šířka pásma omezená na základě aktuální časové základny pro použití s ​​měřením a analýzou rušeného signálu
• 3. Originální adaptivní nastavitelné vysokofrekvenční potlačení, spouštění a potlačení vysokofrekvenčních složek podle frekvenčních charakteristik tvaru vlny, což je vhodné pro měření a analýzu signálů velkého šumu




Důležité odkazy:

• Pro aktualizace firmwaru, softwary a další navštivte stránky výrobce zde



Technická specifikace:

• typ: DPOX180H
• počet kanálů: 2
• analogová šířka pásma: 180Mhz
• maximální vzorkovací frekvence v reálném čase: 500 ms/s
• čas náběhu: 2,5 ns
• režim připojení: AC / DC
• vstupní impedance: 1MΩ, 18pF
• vertikální citlivost: 50mV/div ~ 10V/div
• horizontální časový rozsah: 50ns/div ~ 50s/div
• rozsah časové základny: 5ns – 50s
• přesnost času: +0,01%
• detekce spuštění: digitální
• režim spuštění: auto/ single/normal
• rozsah měření 40mV – 80V
• uložiště snímků obrazovky: 90
• počet zachycených signálů: 500
• režim rolu: ano
• režimy X-Y: ano
• automatické nastavení: ano
• měření parametrů: 12 druhů
• generátor signálu: 14 signálů
• zobrazení: frekvence / čas / amplituda
• zoom: ano
• velikost displeje: 2,8"
• rozlišení displeje: 320×240
• typ: IPS
• konektivita: USB
• automatické vypnutí: 5 min – 2 hod.
• aktualizace firmwaru: ano
• baterie: ano, integrována
• kapacita: 3000 mAh
• provozní doba: cca. 3,5 hod.
• rozměry: 135×90×40 mm

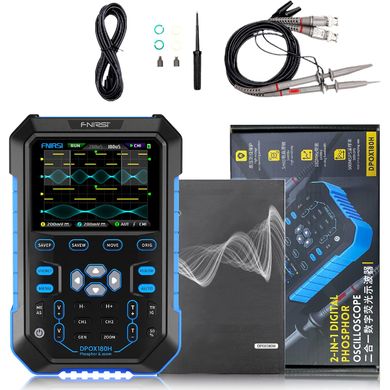

Obsah balení

• osciloskop
• napájecí adaptér
• napájecí kabel USB-C
• 2ks 200M měřící sondy
• přídavný hrot
• 8x označovací kroužek
