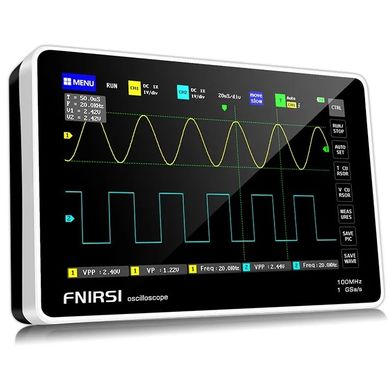

FNIRSI 1013D Digitální osciloskop tablet s dotykovým 7" TFT LCD displejem, dvoukanálový, 100 MHz

Digitální dvoukanálový osciloskop FNIRSI 1013D představuje pokročilé zařízení určené zejména pro techniky, elektroinženýry a výzkumné pracovníky v oblasti elektroniky. Tento osciloskop je ideálním nástrojem pro diagnostiku, design a opravy elektronických obvodů a systémů, čímž se hodí pro laboratoře, elektrotechniky i pro amatéry.

Jednou z jeho hlavních vlastností je jeho moderní TFT interaktivní 7" dotykový displej s rozlišením 800×480, jasnými barvami a vysokým kontrastem. Díky provedení ve tvaru tabletu a vestavěné baterii 6000mAh s výdrží až 4 hodiny je osciloskop vhodný nejen při práci ve vnitřních prostorách, ale je vhodný i pro terénní pracovníky. Uživatelské rozhraní je intuitivní a umožňuje snadné ovládání všech funkcí osciloskopu.

FNIRSI 1013D nabízí široký měřící rozsah s vysokou přesností a citlivostí, což umožňuje detailní analýzu signálů v širokém spektru využití. Přístrojem lze měřit až 12 parametrů. Měření zahrnuje funkce jako jsou měření frekvence, amplitudy, časových intervalů a mnoho dalších, což z něj činí univerzální nástroj pro různé typy měření.

Navíc osciloskop je vybaven pro snadnější ovládání jednotlačítkovou automatikou. Pro ukládání průběhů a snímání obrazovky je v osciloskopu vnitřní paměť 1GB. Do této paměti lze uložit až 1000 snímků obrazovky + 1000 sad dat průběhů. Správce obrazků podporuje prohlížení miniatur i podrobné prohlížení, otáčení stránek, mazání a zvětšování, zmenšování, posouvání průběhů atd. Osciloskop má i USB port pro připojení k počítačům a jiným zařízením. Pomocí tohoto připojení lze uskutečnit snadný export uložených dat.

Celkově je digitální osciloskop FNIRSI 1013D vynikající volbou pro kohokoli, kdo potřebuje spolehlivý, přesný a snadno ovladatelný nástroj pro práci s elektronikou.

Vlastnosti:

• 100MHz analogová šířka pásma @ 1GSa/s vzorkovací frekvence (1X = 5MHz, 10X = 100MHz).
• Plně přizpůsobený 7palcový barevný TFT LCD displej s rozlišením 800 * 480, jasnými barvami a vysokým kontrastem.
• Vysoký rozsah měřicího napětí, 1X může měřit 0~40V, 10X může měřit 0~400V, 100X může měřit 0~4000V.
• Měření až 12 parametrů: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
• Kompletní funkce spouštění (jednoduché, normální, automatické).
• Ukládání křivky a snímek obrazovky jedním tlačítkem.
• Vestavěný 1GB úložný prostor umožňuje uložit až 1000 snímků obrazovky + 1000 sad dat tvaru vlny.
• USB, které lze připojit k počítači a sdílet snímky obrazovky s počítačem, což je vhodné pro sekundární analýzu.
• Grafické zobrazení Lissajous Figures lze použít k určení amplitudy, frekvence a fázového kontrastu dvou skupin signálů.
• Vestavěná 6000mAh dobíjecí lithiová baterie, plně nabitá pro 4 hodiny nepřetržitého používání při nejvyšším jasu obrazovky.

Technická specifikace:

• Šířka analogového pásma: 100MHz * 2
• Počet kanálů: 2 kanály
• Maximální vzorkovací frekvence v reálném čase: 1GSa/s
• Vertikální citlivost: 50 mV/div~500 V/div
• Rozsah horizontální časové základny: 50S /div~10nS/div
• Maximální testovací napětí: 40V (1X sonda), 400V (10X sonda)
• Hloubka úložiště: 240Kbit
• Vstupní odpor: 1M
• Přesnost ADC: 8bitů
• Režim propojení: AC/DC Režim spouštění, Single, Normal,
• Hrana automatického spouštění: Náběžná hrana/sestupná hra­na
• Externí spouštěcí napětí: 0~40 V
• Displej: 7 palců – 800*480, kapacitní dotykový + gesto
• Rozšiřující porty: USB pro export obrázků
• Napájení: 1 x lithiová baterie, 6000 mAh (součástí balení)
• Provozní doba na baterii: 4 hodiny
• Doba nabíjení: 5 hodin
• Materiál: ABS
• Barva: černá/bílá
• Rozměry zařízení: 184×124×50 mm
• Velikost balení: 230×150×60 mm
• Hmotnost balení: 1000 g

Obsah balení

• osciloskop
• sonda
• USB kabel
