FNIRSI DSO153 Digitální ruční osciloskop a generátor signálu, 1 MHz

Digitální osciloskop 2v1 FNIRSI DSO153 je velmi univerzální a výkonný přístroj, který kombinuje funkce digitálního osciloskopu a generátoru signálu. Tento přístroj je ideální volbou pro studenty, ale i profesionální i amatérské techniky, kteří potřebují kompaktní, ale zároveň výkonné zařízení pro diagnostiku a analýzu elektronických obvodů.

FNIRSI DSO153 důmyslně integruje digitální osciloskop a generátor funkčních signálů do jednoho. Je vybaven velkým 2,8" barevným displejem s rozlišením 320×240 pixelů, který zajišťuje jasnou vizualizaci průběhu. Díky jeho miniaturním rozměrům a integrované baterii o kapacitě 1000mAh a provozní dobu 4 hodiny je skvělým pomocníkem nejen pro laboratoře, domácí dílny nebo školy, ale využijí ho i pracovníci v terénu např. při opravách u zákazníka.

Osciloskop
Ruční osciloskop DSO153 má vzorkovací frekvenci v reálném čase 5MS/s a šířku pásma 1MHz. S kompletní funkcí spouštění (Single, Normal, Automatic) může být použit jak pro periodické analogové signály, tak pro aperiodické digitální signály. Navíc je vybaven účinným jednotlačítkovým AUTO programem. Měřený průběh tak lze zobrazit bez složitého nastavování.

Generátor signálu

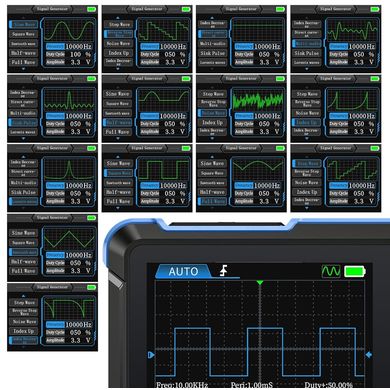

Vestavěný generátor funkčního signálu DDS se 14 druhy standardních funkcí a možností nastavení frekvence 0–10KHz, poskytuje vynikající flexibilitu pro simulaci různých signálů.

Výhody:

• 2v1: Duální režim osciloskopu a generátoru signálu DDS s 1MHz vysokou šířkou pásma, vysokou vzorkovací frekvencí 5MS/s, rozsahem časové základny 500ns-20S a dokáže měřit napětí až ±400V.
• Generátor signálu: Generátor signálu DDS může vydávat 14 křivek a maximální výstupní frekvence křivek je až 10 kHz.
• Snadné měření: Ruční osciloskop je vybaven inteligentní funkcí automatické konfigurace na jedno kliknutí. Dlouhým stisknutím tlačítka AUTO rychle zkalibrujete základní linii a zobrazíte průběh měření bez složitého ladění.

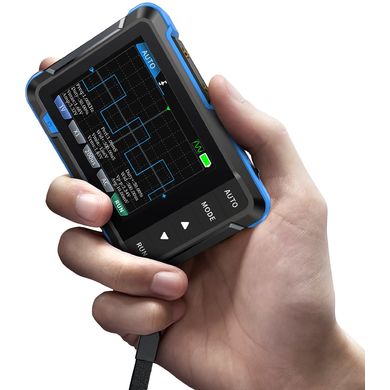

• Přenosnost a kompaktnost: Díky malým rozměrům a nízké hmotnosti je osciloskop snadno přenosný, což je ideální pro terénní práci nebo studenty.
• Všestrannost: S integrovaným generátorem signálů může být zařízení použito pro širokou škálu testovacích a měřicích úkolů.
• Jednoduché ovládání: Uživatelské rozhraní je intuitivní a snadno se naviguje, což umožňuje rychlé nastavení a získávání měření.

Technická specifikace:
Osciloskop:

• Vzorkovací frekvence: 5MSa/s
• Šířka pásma: 1MHz
• Vertikální citlivost: 10mV/Div – 20V/Div
• Rozsah časové základny: 500ns/Div – 20s/Div
• Rozsah napětí: X1: ±40V (Vpp: 80V), X10: ±400V (Vpp: 800V)
• Metoda spouštění: Auto / Normální / Single
• Metoda propojení: AC/DC

Generátor signálu:

• Frekvenční rozsah: 0–10KHz
• Rozsah pracovního cyklu: 0–100 %
• Rozsah amplitudy: 0,1–3,3 V

Ostatní:

• Displej: 2,8", rozlišení: 320×240
• Nabíjení USB: 5 V/1 A
• Baterie: Lithium, 1000 mAh
• Rozměry: 99×68,3×19,5 mm
• Hmotnost: 100 g

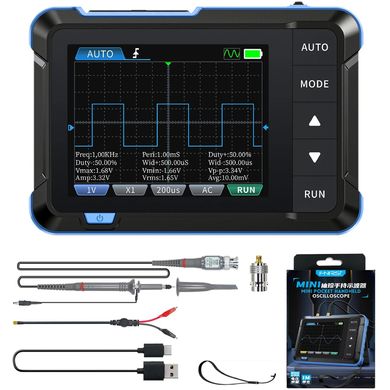

Obsah balení

• osciloskop 2v1
• napájecí kabel USB-C
• připojovací kabel se svorkami
• měřící sonda
• redukce na sondu
• přídavný hrot
• 8x označovací kroužek
• šroubovák
• poutko na ruku
