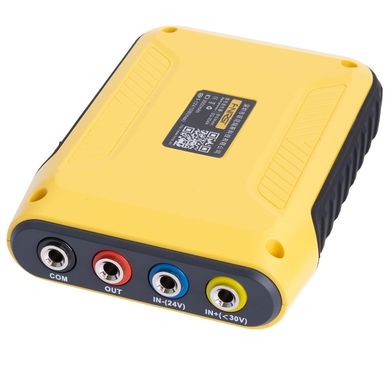

FNIRSI SG-004A Multifunkční generátor signálů, měření termočlánů a odporu, 24 V, 0-24 mA, USB-C

Generátor signálů FNIRSI SG-004A představuje výkonný a univerzální přístroj pro profesionální i hobby použití v oblasti elektroniky a elektrotechniky. Tento přístroj je navržen tak, aby uspokojil potřeby nejen vývojových inženýrů, servisních techniků, vědců, ale i nadšenců do elektroniky, kteří vyžadují spolehlivý zdroj různých typů signálů pro testování, měření a diagnostiku elektronických obvodů.

FNIRSI SG-004A podporuje široký frekvenční rozsah, umožňující generování signálů od nízkých až po velmi vysoké frekvence. Je ideální pro komplexní testování analogových i digitálních obvodů. Generátor signálů je ideálním řešením pro každého, kdo hledá univerzální, přesný a snadno použitelný zdroj signálů pro své elektronické projekty a experimenty. Lze jej využít i pro ladění systémů PLC a DCS, nastavení polohovače ventilů, detekci měniče atd. a tak dále.

Zařízení je vybaveno intuitivním uživatelským rozhraním a podsvíceným 2,4" barevným displejem, který zobrazuje všechny důležité informace včetně aktuálně nastavených parametrů a jejich změn v čase ve formě grafu. To usnadňuje sledování a analýzu signálů v reálném čase.

FNIRSI SG-004A nabízí bohaté možnosti konfigurace a měření elektrických parametrů, včetně napětí, proudu, frekvence a odporu. Umožňuje také simulaci různých teplotních senzorů a termočlánků, což rozšiřuje jeho použití v různých aplikačních scénářích.

Díky kompaktním rozměrům a nízké hmotnosti je tento generátor ideálním společníkem pro práci v laboratoři, v terénu nebo při návštěvě klientů. Jeho modulační schopnosti, skenování frekvencí a synchronizační výstupy dále zvyšují jeho všestrannost a přizpůsobivost pro různé testovací účely. Tento výkonný a flexibilní generátor signálů je tedy ideální volbou pro každého profesionála i amatéra v oblasti elektroniky.

Specifikace měřicích rozsahů:

• Měření proudu: Rozsahy: 0–24mA, Přesnost: ±(0,02%+0,003), Rozlišení: 0,001mA, Vnitřní impedance: 100Ω
• Měření napětí: Rozsahy: 0–24V, Přesnost : ±(0,02%+0,003), Rozlišení: 0,001mA, Vnitřní impedance: 500K
• Pasivní měření: Rozsahy: 0–24mA, Přesnost: ±(0,02%+0,003), Rozlišení: 0,001V, Vnitřní impedance: 100Ω
• 24V smyčka: Rozsahy: 0–24mA, Přesnost: ±(0,1%+0,005), Rozlišení: 0,01mA, Vnitřní impedance: 100Ω
• Frekvence: Rozsahy: 0–9999Hz, Přesnost: ±2%, Rozlišení: 5 číslic, Vnitřní impedance: 1MK
• Milivolt: Rozsahy: –10~100mV, :0,0±3% přesnost +0,03), Rozlišení: 0,01 mV, Vnitřní impedance: 2K
• Termočlánek (TC-S): Rozsahy: 0~1760°C, Přesnost: ±(0,2%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-B): Rozsahy : 0~18100°C, Přesnost: ±(0,5%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-E): Rozsahy: 0~990°C, Přesnost: ±(0,2%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-K): Rozsahy: 0~1320°C, Přesnost: ±(0,2%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-R): Rozsahy: 0~1760°C, Přesnost: ±(0,3%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-J): Rozsahy: 0~1190°C, Přesnost: ±(0,3 %+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-T): Rozsahy: 0~390°C, Přesnost: ±(0,2%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (TC-N): Rozsahy: 0~1290°C, Přesnost: ±(0,2%+1), Rozlišení: 1℃, Vnitřní impedance: 2K
• Termočlánek (WRe3/25): Rozsahy: 0~2320°C, Přesnost: ±(0,2%+1), Rozlišení: 1 ℃, Vnitřní impedance: 2K
• Odpor: Rozsahy: 0~390Ω, Přesnost: ±(0,2%+1), Rozlišení: 0,1℃
• Pt100: Rozsahy: –200 – 650°C, Přesnost: ±(0,5%+1), Rozlišení: 0,1℃
• Cu50: Rozsahy: –20 – 15°C, Přesnost: ±(0,5%+1), Rozlišení: 0,1℃

Výstupní signál:

• Proud: 0 – 24 mA
• Napětí: 0 – 24V
• Frekvence/PVM: 0 – 9999Hz
• 24 V smyčka: 0 –24 mA
• mV/ termočlánek: –10 – 110 mV
• Tepelný odpor: 0 – 390Ω

Vstupní signál:

• Proud: 0 – 24 mA
• Napětí: 0 – 24V
• Frekvence/PVM: 0 – 9999Hz
• mV/ termočlánek: –10 – 110 mV
• Tepelný odpor: 0 – 400Ω

Ostatní vlastnosti:

• Napájecí konektor: USB-C
• Vstup: 5 /10W max.
• Baterie: 3,7 V 3000 mAh
• Režim Standby: 24 hod.
• LCD: 2,4", barevný
• Rozměry: 77×21×112 mm
• Hmotnost: 167 g

Obsah balení
