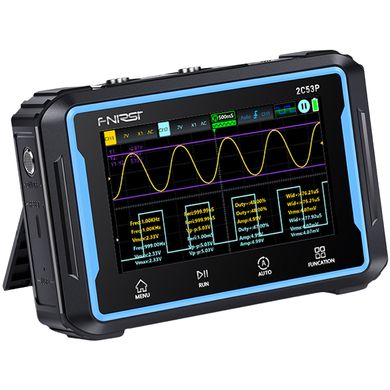

FNIRSI 2C53P Osciloskop, generátor signálů a multimetr 3v1, 2 kanály, 50 Mhz

Digitální osciloskop 3v1 FNIRSI 2C53P je velmi univerzální a výkonný přístroj, který kombinuje funkce digitálního osciloskopu, generátoru signálu a multimetru. Může současně měřit různé elektrické parametry nebo zachytit průběhy a zobrazit elektrické parametry nebo průběhy elektrických signálů. Tento přístroj je ideální volbou pro studenty, ale i profesionální i amatérské techniky, kteří potřebují kompaktní, ale zároveň výkonné zařízení pro diagnostiku a analýzu elektronických obvodů.

FNIRSI 2c53P důmyslně integruje digitální osciloskop, generátor signálů a multimetr do jednoho. Je vybaven velkým 4,3" barevným dotykovým displejem s rozlišením 480×272 pixelů, který zajišťuje jasnou vizualizaci průběhu. Díky jeho miniaturním rozměrům a integrované baterii o kapacitě 4000mAh a provozní dobu 4 hodiny je skvělým pomocníkem nejen pro laboratoře, domácí dílny nebo školy, ale využijí ho i pracovníci v terénu např. při opravách u zákazníka.

Osciloskop
Dvoukanálový osciloskop 2C53P je ideální pro zachycení a porovnání dvou signálů v reálném čase současně. Vyznačuje se analogovou šířkou pásma 50 MHz a vzorkovací rychlostí v reálném čase 250MSa/s a šířku analogového pásma 50MHz je skvělou volbou pro elektrotechnické nadšence i profesionální inženýry.
S využitím sondy 1×/10× osciloskop umožňuje provádět detailní a přesná měření. Je určen pro měření periody, frekvence, vrcholových hodnot, maximálních a minimálních hodnot, průměrných hodnot, efektivních hodnot, amplitudy, zatížení cyklu a šířky pulzu.
Toto zařízení podporuje analýzu FFT spektra, matematické operace, měření kurzoru, režim XY a další funkce. Může uložit až 5 skupin naměřených dat, což umožňuje hloubkovou analýzu a vizualizaci správy dat.

Generátor signálu
Vestavěný generátor funkčního signálu DDS s maximální výstupní frekvencí 10 MHz a nastavitelnou amplitudou a pracovním cyklem, poskytuje vynikající flexibilitu pro simulaci různých signálů.
Tento generátor signálu s 12 druhy nastavitelných průběhů, zahrnující sinusové vlny, obdélníkové vlny, pilové vlny, půlvlny, plné vlny, kladné stupňovité vlny, inverzní stupňovité vlny, signály stejnosměrného proudu, exponenciální vzestup/klesání apod. To nabízí vysokou flexibilitu a praktičnost pro emulaci různých signálových prostředí a vyhodnocování odezvy systému.

Multimetr:
FNIRSI 2c53P je vybaven digitální multimetr s automatickým rozsahem. Pomocí multimetru lze měřit AC/DC napětí a proud, odpor, kapacitu i diody.

Výhody:

• 3v1: Režim osciloskopu, generátoru signálu a multimetru, dokáže měřit napětí až ±400V.
• Generátor signálu: Generátor signálu DDS může vydávat 12 křivek a maximální výstupní frekvence křivek je až 10 kHz.
• Snadné měření: Ruční osciloskop je vybaven inteligentní funkcí automatické konfigurace na jedno kliknutí. Dlouhým stisknutím tlačítka AUTO rychle zkalibrujete základní linii a zobrazíte průběh měření bez složitého ladění.
• Přenosnost a kompaktnost: Díky malým rozměrům a nízké hmotnosti je osciloskop snadno přenosný, což je ideální pro terénní práci nebo studenty.
• Všestrannost: S integrovaným generátorem signálů, osciloskopem a multimetrem může být zařízení použito pro širokou škálu testovacích a měřicích úkolů.
• Jednoduché ovládání: Uživatelské rozhraní je intuitivní a snadno se naviguje, což umožňuje rychlé nastavení a získávání měření.
• Opěrka na stůl: Na zadní straně zařízení je praktická opěrka s nastavitelným úhlem až 90°
• Gumové rohy

Technická specifikace:
Osciloskop:

• Kanály: Dvoukanálový
• Analogová šířka pásma: 50 MHz
• Vzorkovací frekvence v reálném čase: 250MSa/s
• Uložiště: až 64 kB
• Vstupní impedance: 1MΩ
• Rozsah časové základny: 10ns/div – 10s/div
• Vertikální citlivost : 10mv/div – 10v/div
• Vertikální rozlišení: 8 bitů
• Maximální měřené napětí: ±400 V
• Sonda: 1×/10×
• Limit šířky pásma: podporuje 20MHz limit
• Režim spouštění: AUTO/Normální/Sin­gle
• Trigger Typ: Náběžná hrana, Sestupná hrana
• Režim zobrazení průběhu: XY/YT/Scroll
• Metoda vazby: AC/DC
• Měřená data: Perioda, frekvence, špičková hodnota , maximální hodnota, minimální hodnota, průměrná hodnota, efektivní hodnota, amplituda, pracovní cyklus, šířka pulzu
• Matematické výpočty: 1+2, 1–2, 1*2, 1/2, –1, –2, |1|, |2|, FFT
• Snímek obrazovky uložení křivky: Ano
• Export obrázků křivky z počítače: Ano

Generátor signálu:

• Kanály: Jednokanálový
• Frekvence: 0–10MHz (Sinusová vlna: 10MHz, ostatní průběhy 5MHz)
• Amplituda: 0,1V-3,0V
• Pracovní cyklus čtvercových vln: 0–100%
• Signál Typ: sinusová vlna, čtvercová vlna, pilová vlna, půlvlna, plná vlna, kladná kroková vlna, záporná kroková vlna, stejnosměrný signál, exponenciální vzestup, exponenciální pokles, multi-audio a synchronizační pulz

Multimetr:

• Stejnosměrné napětí: 1,9999 V/19,9­99 V/199,99 V­/1000,0 V
• Střídavé napětí: 1,9999 V/19,9­99 V/195,99 V­/77 V
• Stejnosměrný proud: 19,999 mA/199­,99 mA/1,9999A/9,999A
• Střídavý proud: 19,999 mA/199­,99 mA/1,9999A/9,999A
• Odpor: 19,999M99Ω/1,9K /1,9999 kΩ/199,99 Ω
• Kapacita: 999,9μF/99,99­μF/9,999μF/999,9nF/99,99­nF/9,999nF/9,999mF/99,99­mF
• Test kontinuity: Ano

Ostatní:

• Displej: 4,3", rozlišení: 480×272
• Menu: čínština, angličtina, ruština, španělština, portugalština, němčina,
• Nabíjení USB: USB-C, 5 V/2 A
• Baterie: Lithium, 4000 mAh

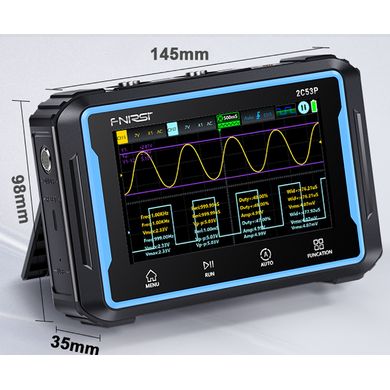

• Rozměry: 145×98×35 mm
• Hmotnost: 360 g

Obsah balení

• osciloskop 3v1
• napájecí kabel USB-C
• připojovací kabel se svorkami
• připojovací kabely s hroty
• 8x označovací kroužek
• šroubovák
• měřící hroty multimetru
