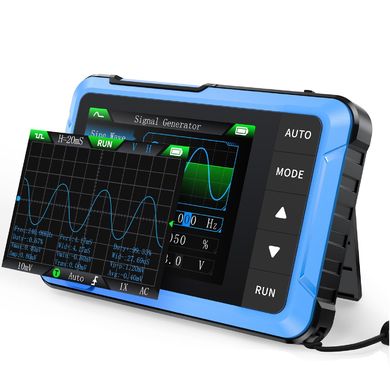

FNIRSI DSO510 digitální kapesní osciloskop a generátor signálu, 10 MHz

FNIRSI DSO510 je kapesní digitální osciloskop kombinovaný s generátorem signálu, který přináší širokou škálu funkcí pro analýzu a testování elektronických obvodů. Díky svému kompaktnímu designu, jednoduchému ovládání a vysokému výkonu je ideálním nástrojem pro profesionály i hobby uživatele v oblasti elektroniky.
Skvěle se hodí pro široké spektrum aplikací, od základního měření až po pokročilou analýzu.

Tento osciloskop nabízí šířku pásma 10 MHz a vzorkovací frekvenci 48 MS/s, což umožňuje přesné měření a analýzu signálů. S časovou základnou nastavitelnou od 50 ns až po 20 s a maximálním měřitelným napětím 400 V si poradí s širokou škálou aplikací, včetně údržby, vývoje a vzdělávání. Díky vestavěnému generátoru signálu DDS, který podporuje až 13 typů vlnových průběhů s frekvencí až 50 kHz, můžete efektivně simulovat různé elektronické obvody.

Displej o velikosti 2,8" s rozlišením 320×240 pixelů poskytuje jasný a přehledný obraz měřených signálů.
Funkce automatického nastavení parametrů jedním tlačítkem (AUTO) zjednodušuje obsluhu a šetří čas při měření. Mezi další užitečné funkce patří pozastavení, posun, ukládání průběhů a export obrázků, což umožňuje detailní analýzu signálů a snadnou správu dat.

FNIRSI DSO510 je vybaven vestavěnou lithium-iontovou baterií s kapacitou 1000 mAh, která zajišťuje výdrž až 4 hodiny na jedno nabití. Nabíjení je jednoduché díky modernímu USB-C konektoru, který lze využít i pro připojení zařízení k počítači.

Tento osciloskop nabízí tři režimy spouštění (jednorázový, normální a automatický) a podporuje analýzu jak periodických analogových, tak neperiodických digitálních signálů. Díky své nízké hmotnosti a malým rozměrům je ideálním nástrojem pro přenosné použití, což ocení technici v terénu i studenti při laboratorních pracích.

Vlastnosti:

• Kombinace osciloskopu a generátoru signálu, umožňuje nejen přesné měření signálů, ale také jejich generování (až 13 typů průběhů) s frekvencí do 50 kHz, což je ideální pro testování a simulace elektronických obvodů.
• Vysoká přesnost měření, šířka pásma 10 MHz, vzorkovací frekvence 48 MS/s a možnost měření napětí až ±400 V zajišťují spolehlivé výsledky i v náročných podmínkách.
• Kompaktní a přenosný design, díky malým rozměrům a nízké hmotnosti je ideální pro práci v terénu, přičemž integrovaná baterie poskytuje až 4 hodiny provozu na jedno nabití.
• Snadné ovládání a rychlé nastavení, funkce AUTO jedním tlačítkem a intuitivní ovládací prvky usnadňují rychlé a efektivní měření, což ocení jak profesionálové, tak začátečníci.
• Možnosti připojení a sdílení dat, USB-C port umožňuje snadný přenos dat do počítače, sdílení uložených průběhů a aktualizace firmwaru, což zvyšuje flexibilitu při práci.

Technické parametry
Obecné

• Displej: 2,8" LCD s rozlišením 320×240 pixelů
• Napájení: vestavěná lithium-iontová baterie 1000 mAh, výdrž až 4 hodiny, nabíjení přes USB-C (5V/1A)
• Nabíjení: 5V / 1 A
• Rozměry: 99 × 68,3 × 19,5 mm
• Hmotnost: 104 g

Osciloskop:

• Počet kanálů: 1
• Šířka pásma: 10 MHz
• Vzorkovací frekvence: 48 MS/s
• Časová základna: 50 ns/div až 20 s/div (kroky 1–2–5)
• Vertikální citlivost: 10 mV/div až 20 V/div (kroky 1–2–5)
• Maximální vstupní napětí: sonda 1X: ±40 V (Vpp: 80 V), sonda 10X: ±400 V (Vpp: 800 V)
• Režimy spouštění: automatický, normální, jednorázový
• Spouštěcí hrana: náběžná/sestupná
• Typ vazby: AC/DC

Generátor signálu:

• Typy vlnových průběhů: sinusový, obdélníkový, pilovitý, půlvlnný, celovlnný, krokový, inverzní krokový, exponenciální vzestup, exponenciální pokles, stejnosměrný signál, multiton, sink pulz, Lorentzova vlna
• Frekvenční rozsah: 0–50 kHz
• Amplituda výstupu: 0,1–3,0 V
• Střída: 0–100 % (pro obdélníkové a pilovité vlny)

Další funkce:

• Jazyky: čínština, angličtina, ruština, japonština, španělština, portugalština, němčina, korejština
• Automatické nastavení: funkce AUTO pro rychlé zobrazení měřeného signálu
• Ukládání a export dat: možnost ukládání průběhů a exportu obrázků přes USB-C
• Podpora USB sdílení: umožňuje snadný přenos dat do počítače

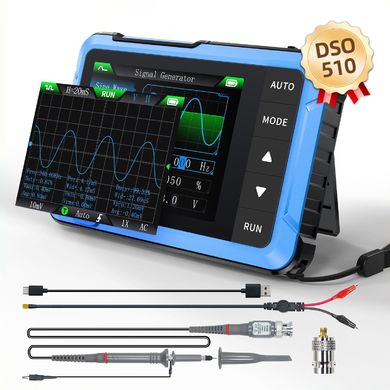

Obsah balení

• osciloskop 2v1
• napájecí kabel USB-C
• připojovací kabel se svorkami
• měřící sonda
• redukce na sondu
• poutko na ruku
