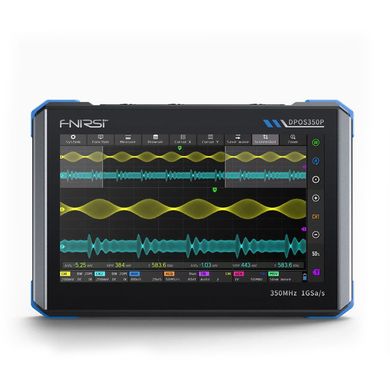

FNIRSI DPOS350P Digitální osciloskop, spektrální analyzátor, generátor signálu, rozbaleno

Rozbaleno

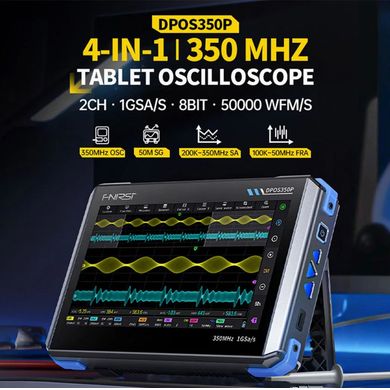

FNIRSI DPOS350P je výkonný a univerzální 4v1 přístroj, který v sobě kombinuje digitální fosforový osciloskop s šířkou pásma 350 MHz, plnohodnotný generátor signálů do 50 MHz, spektrální analyzátor s rozsahem 200 kHz až 350 MHz a analyzátor frekvenční odezvy. Je určen pro profesionální využití v laboratořích, vývojových centrech, výrobních provozech i při technické údržbě – zkrátka všude tam, kde je potřeba přesně analyzovat elektrické signály v reálném čase. Díky vzorkovací frekvenci 1 GSa/s, ultra rychlé obnovovací frekvenci 50 000 vlnových forem za sekundu a inteligentnímu digitálnímu triggeringu dokáže zachytit i velmi krátkodobé anomálie a komplexní signálové jevy.

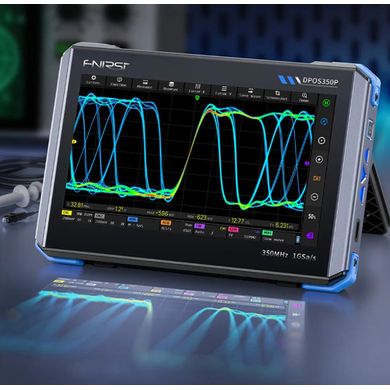

Precizní zobrazení a intuitivní ovládání

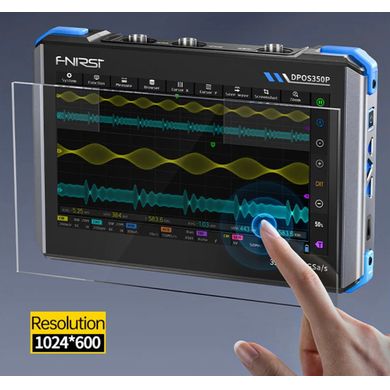

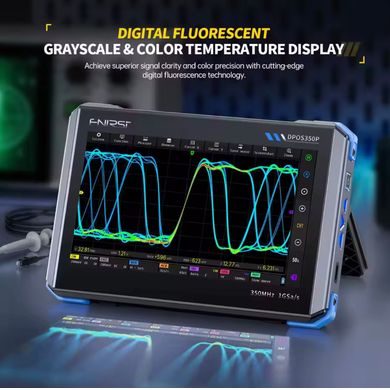

Přístroj disponuje 7” IPS dotykovým displejem s rozlišením 1024 × 600 px, který nabízí jak klasické barevné zobrazení, tak režim s teplotou barev, přičemž ovládání je intuitivní a přizpůsobené pro přesné měření. V režimu osciloskopu lze využít různé typy měření – čas, napětí, frekvenci, úroveň, periodu a další. Kromě toho podporuje režimy FFT, ZOOM, XY zobrazení, automatické ladění i jedním tlačítkem spustitelný návrat na nulu. Osciloskop pracuje se dvěma kanály, nabízí přepínatelné attenuace (1X / 10X / 100X), paměťovou hloubku 60Kpts a rozsah časové základny 5 ns až 50 s.

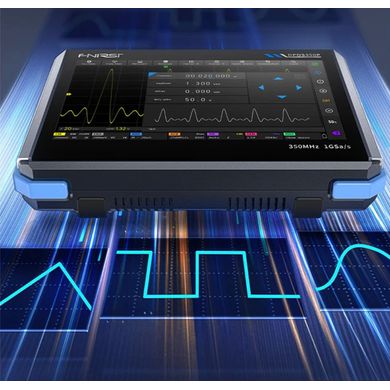

Pokročilé generování a analýza signálů

Integrovaný generátor signálů podporuje 14 standardních vlnových forem i vlastní záznam (až 500 skupin), přičemž frekvenční rozsah u sinusového průběhu sahá až do 50 MHz. Nastavení zahrnuje jemné ladění frekvence (1 Hz), amplitudy (0–5 VPP), offsetu (±2,5 V) a pracovní výplně pulzů s rozlišením až 0,1 %. Frekvenční analyzátor pokrývá pásmo 100 Hz až 50 MHz s možností měření zisku, fáze a frekvence, včetně podpory systémové kalibrace.

Výkonný spektrální analyzátor

Spektrální analyzátor využívá FFT transformaci s délkou až 32K a umožňuje zobrazení klasického spektra, vodopádového grafu i 3D vizualizace. Pracuje v rozsahu 200 kHz až 350 MHz a poskytuje měření až do úrovně +260 dBmV. Nabízí kurzorové měření frekvence i amplitudy a zobrazuje harmonické složky signálu. Nechybí ani funkce automatického ladění a podpora systémové kalibrace.

Úložiště, výdrž a konektivita

DPOS350P podporuje uložení až 500 vlnových forem a 90 snímků obrazovky, export dat přes USB a přehledné procházení uložených dat přímo v zařízení. O napájení se stará 8000 mAh lithium-iontová baterie s podporou rychlého nabíjení QC18W (12 V / 1,5 A), která zajistí provoz po dobu zhruba 3 hodin. Celková spotřeba přístroje činí 10 W a chlazení je řešeno aktivně pomocí vzduchu. Zařízení podporuje aktualizaci firmwaru přes .iso obraz, automatické vypnutí, výběr z několika jazyků (včetně angličtiny, čínštiny a ruštiny) a je vybaveno funkcemi ochrany proti přepětí až do 400 V.

Kompaktní, ale nekompromisní

S kompaktními rozměry 190 × 128 × 37 mm, vysokým výkonem a všestrannými funkcemi je FNIRSI DPOS350P ideálním nástrojem pro každého, kdo potřebuje spolehlivě měřit, analyzovat a vizualizovat široké spektrum elektrických signálů – od vývoje a diagnostiky až po finální kontrolu kvality.

Technické parametry

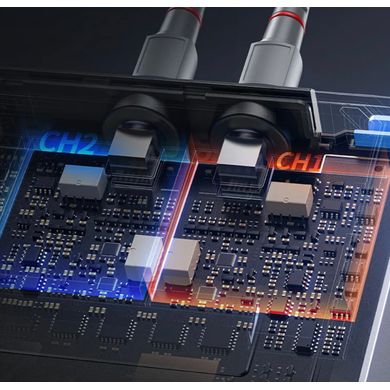

Osciloskop

• Počet kanálů: 2 (CH1, CH2)
• Analogová šířka pásma: až 350 MHz (v režimu 1 kanálu)
• Hardwarový filtr pásma: 150 MHz / 20 MHz (přepínatelné)
• Vzorkovací frekvence: 1 GSa/s (reálný čas)
• Paměťová hloubka: 60 kpts
• Rychlost obnovy vln: až 50 000 wfms/s
• Stoupavý čas (rise time): 1 ns
• Vstupní impedance: 1 MΩ / 14 pF
• Vstupní zeslabení sondy: 1X / 10X / 100X
• Svislá citlivost: 2 mV – 20 V (1X), 16 mV – 160 V (1X)
• Přesnost DC měření: ±2 %
• Přesnost časové základny: ±0,01 %
• Režim časové základny: 5 ns – 50 s/div
• Režim roll: 50 ms – 50 s
• ZOOM časová základna: podpora
• Zobrazovací režimy: klasické barvy / barevná teplota / digitální fosfor
• Spouštěcí režimy: Auto / Single / Normal
• Spouštěcí hrana: vzestupná / sestupná
• Spouštěcí úroveň: manuálně nebo automaticky (10 %–90 %)
• Spouštěcí útlum (trigger suppression): L1 – L3
• Měření kurzorem: čas, perioda, frekvence, úroveň, napětí
• Měření parametrů: 12 typů (včetně RMS, peak-to-peak atd.)
• Jednoduché FFT zobrazení: podpora
• Režim XY: podpora
• Jas vlny: nastavitelný
• Funkce “jedno tlačítko auto”: podpora
• Funkce návratu na nulu: podpora
• Režim vysokého rozlišení: 8bit – 16bit
• Zobrazení spektra: podpora

Generátor signálu

• Sinus: 0 – 50 MHz
• Jiné tvary: 0 – 10 MHz / 5 MHz / 3 MHz (podle typu signálu)
• Typy vln: 14 standardních tvarů + vlastní záznam (až 500 skupin)
• Rozlišení frekvence: 1 Hz
• Amplituda výstupu: 0 – 5 Vpp
• Offset: −2,5 V až +2,5 V
• Rozlišení offsetu a amplitudy: 1 mV
• Duty cycle: 0,1 % – 99,9 %, rozlišení 0,1 %
• Vlastní průběhy: podpora importu i záznamu

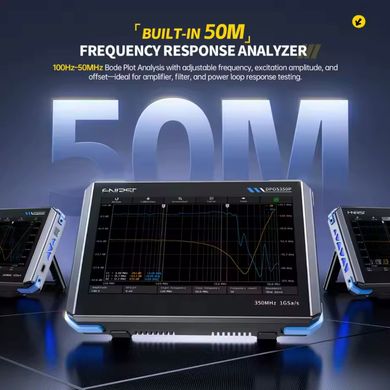

Analyzátor frekvenční odezvy

• Frekvenční rozsah excitačního signálu: 100 Hz – 50 MHz
• Amplituda excitačního signálu: 0 – 5 Vpp
• Offset excitačního signálu: −2,5 V až +2,5 V
• Počet frekvenčních bodů: 20 – 500
• Měření: frekvence, zisk, fáze
• Režim: jednorázový / cyklický
• Kalibrace systému: podpora

Spektrální analyzátor

• Způsob měření: FFT (rychlá Fourierova transformace)
• FFT délka: 4K – 32K
• Frekvenční rozsah: 200 kHz – 350 MHz
• Úroveň signálu: −60 dBmV až +260 dBmV
• Měření kurzorem: frekvence / amplituda
• Značení parametrů: maximum energie / harmonické
• Zobrazení: klasické spektrum, vodopádový graf, 3D vodopád
• Automatické doladění: podpora
• Systémová kalibrace: podpora

Paměť a export

• Uložení vln: až 500 skupin
• Snímky obrazovky: až 90 obrázků
• Prohlížení uložených dat: podpora
• Export dat: USB port

Napájení a provoz

• Baterie: 3,7 V, 8000 mAh Li-Ion
• Nabíjení: QC18W (12 V / 1,5 A), doba nabíjení cca 2 hodiny
• Výdrž: cca 3 hodiny v provozu, 5 hodin standby
• Celková spotřeba: 10 W
• Chlazení: aktivní (vzduchové)

Displej a rozhraní

• Displej: 7” IPS, rozlišení 1024 × 600 px
• Dotykové ovládání: kapacitní
• Jazyky rozhraní: angličtina, čínština, ruština, portugalština
• Automatické vypnutí: nastavení od 15 minut do 1 hodiny nebo vypnuto
• Firmware: podpora aktualizací přes .iso soubor
• Rozměry: 190 × 128 × 37 mm

Obsah balení

• 1x FNIRSI DPOS350P
• 1x napájecí kabel
• 1x kabel s krokosvorkami
• 1x adaptér
• 1x sonda
