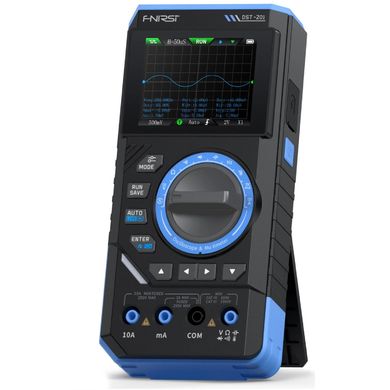

FNIRSI DST-201 Ruční digitální multimetr, osciloskop a generátor signálu 3v1, 1 MHz, 5 MSa/s

FNIRSI DST-201 je kompaktní a výkonný přístroj, který integruje tři klíčové měřicí nástroje – digitální multimetr, osciloskop a generátor signálu – do jednoho zařízení. Díky tomu je ideální pro profesionály, kutily, studenty a všechny, kdo potřebují spolehlivý a přenosný nástroj pro diagnostiku a testování elektronických obvodů.

Proč si pořídit FNIRSI DST-201?

• Multifunkční zařízení 3v1: Spojení multimetru, osciloskopu a generátoru signálu do jednoho přístroje šetří místo a náklady, aniž by byla ohrožena funkčnost jednotlivých nástrojů.
• Kompaktní a přenosný design: S rozměry přibližně 177 × 87 × 34,5 mm a hmotností kolem 300 g je DST-201 ideální pro mobilní použití v terénu nebo na pracovištích s omezeným prostorem.
• Široká škála měřicích funkcí: Přístroj nabízí měření AC/DC napětí a proudu, odporu, kapacity, frekvence, teploty, diod a kontinuity, což pokrývá většinu běžných potřeb v elektronice.
• Vysoká přesnost měření: DST-201 poskytuje přesné měření s rozlišením až 19999 counts a podporuje True RMS pro AC měření, což zajišťuje spolehlivé výsledky i u nestandardních signálů.
• Dlouhá výdrž baterie a snadné nabíjení: Integrovaná 3000mAh lithiová baterie umožňuje až 15 hodin provozu na jedno nabití, a díky USB-C portu je nabíjení rychlé a pohodlné.

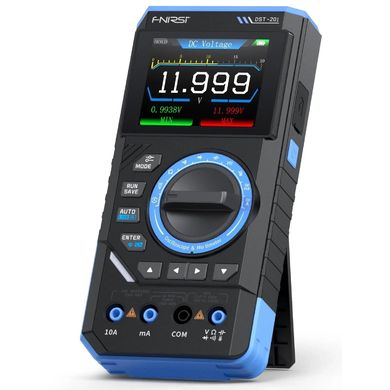

Multimetr s širokým rozsahem měření

FNIRSI DST-201 je multifunkční digitální multimetr, který nabízí širokou škálu měřicích funkcí pro pokročilé testování elektronických obvodů. Tento multimetr umožňuje měření DC napětí až do 1000 V a AC napětí** až do 750 V, DC a AC proudu až do 9,999 A, odporu až 19,999 MΩ, kapacity do 99,99 mF a frekvence do 9,999 MHz. Dále podporuje měření teploty v rozsahu –55 °C až 1300 °C (teplotní čidlo není součástí balení), diod a kontinuity. Funkce měření živého vodiče (LIVE) a True RMS měření pro AC napětí a proudy poskytují bezpečné a přesné výsledky při testování živých obvodů a nestandardních signálů. S tímto multimetr můžete efektivně diagnostikovat a ověřovat funkčnost široké škály elektronických zařízení.

Osciloskop s 1 MHz šířkou pásma a 5 MSa/s vzorkováním

DST-201 je vybaven osciloskopem s analogovou šířkou pásma 1 MHz a vzorkovací frekvencí 5 MSa/s. Podporuje měření špičkového napětí až ±400 V (s 10× sondou) a nabízí vertikální citlivost od 10 mV/div do 10 V/div. Časová základna se pohybuje od 500 ns/div do 20 s/div. Dále podporuje automatické měření parametrů jako Max, Min, Avg, RMS, VPP, frekvence, perioda a pracovní cyklus.

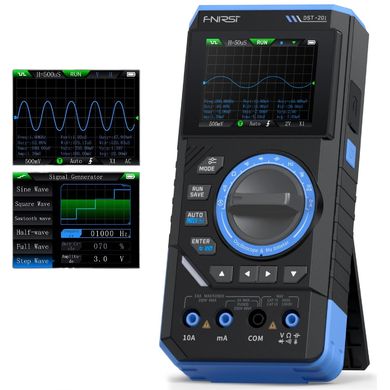

Generátor signálu s 13 vlnovými formami

Vestavěný generátor signálu podporuje 13 typů výstupních tvarů vln, včetně sínusové, čtvercové, trojúhelníkové a pilové. Frekvenční rozsah je od 0 Hz do 10 kHz a amplituda výstupního signálu je nastavitelná od 0,1 V do 3,0 V. Pracovní cyklus čtvercové vlny je nastavitelný v rozsahu 0–100 %. Tento generátor je ideální pro testování analogových a digitálních obvodů.

Barevný TFT displej a uživatelsky přívětivé ovládání

DST-201 je vybaven 2,8" TFT barevným displejem s nastavitelným podsvícením a dvěma zobrazeními motivu. Uživatelsky přívětivé ovládání je zajištěno otočným voličem funkcí a intuitivním rozhraním, což usnadňuje rychlou a efektivní práci.

Dlouhá výdrž baterie a USB-C nabíjení

Integrovaná 3000mAh lithiová baterie poskytuje až 15 hodin provozu na jedno nabití. Zařízení je vybaveno USB-C portem pro rychlé a pohodlné nabíjení, což je ideální pro mobilní použití.

Technické parametry:

Základní parametry:

• Model: DST-201
• Displej: 2,8" barevný TFT displej
• Podsvícení: Nastavitelný jas
• Napájení: USB-C (5V/1A)
• Baterie: 3000 mAh lithiová
• Jazyky: Čínština, Angličtina
• Rozměry: cca 177,43 × 87,47 × 34,5 mm
• Hmotnost: cca 300 g


Parametry osciloskopu:

• Vzorkovací frekvence: 5 MSa/s
• Analogová šířka pásma: 1 MHz
• Vstupní impedance: 1 MΩ
• Režim propojení: AC/DC
• Rozsah testovacího napětí: Sonda 1:1: 80 Vpp (max. +40 V), Sonda 10:1: 800 Vpp (max. +400 V)
• Vertikální citlivost: 10 mV/dílek ~ 10 V/dílek (x1)
• Vertikální posunutí: Nastavitelné s ukazateli
• Horizontální časová základna: 500 ns ~ 20 s
• Spouštěcí režim: Automatický / Normální / Jednoduchý
• Typ spouštěče: Náběžná a sestupná hrana
• Spouštěcí úroveň: Nastavitelné s ukazateli
• Zmražení tvaru vlny: Podpora (funkce HOLD)
• Automatické měření: Max., Min., Průměr (Vavg), RMS, VPP, Frekvence, Perioda, Pracovní cyklus


Parametry multimetru:

• Stejnosměrné napětí (DC): 1,9999 V / 19,999 V / 199,99 V / 1000 V
• Střídavé napětí (AC): 1,9999 V / 19,999 V / 199,99 V / 750,0 V
• Stejnosměrný proud (DC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Střídavý proud (AC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Odpor: 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ / 1,9999 KΩ / 199,99 Ω
• Kapacita: 999,9 µF / 99,99 µF / 9,999 µF / 999,9 nF / 99,99 nF / 9,999 nF / 9,999 mF / 99,99 mF
• Frekvence: 9,999 MHz / 999,9 kHz / 99,99 kHz / 9,999 kHz / 999,99 Hz / 99,99 Hz / 9,999 Hz
• Teplota: –55 až 1300 °C (-67 až 2372 °F), teplotní sonda není součástí balení
• Dioda / Kontrola kontinuity: Ano
• Měření střídavého napětí jednou sondou (LIVE): Ano


Parametry generátoru signálu:

• Výstupní tvar vlny: Podpora 13 typů výstupních tvarů vln
• Frekvenční rozsah tvaru vlny: 0 – 10 kHz
• Pracovní cyklus čtvercové vlny: 0 – 100 % (čtverec a pilovitý tvar jsou nastavitelné)
• Amplituda výstupního signálu: 0,1 V – 3,0 V

Obsah balení

• FNIRSI DST-201
• měřící hroty pro multimetr
• měřící kabel s krokosvorkami
• měřící sonda
• nabíjecí kabel
