FNIRSI LC1020E přenosný digitální tester LCR, ESR a polovodičových součástek

Hledáte nástroj, který zvládne přesně měřit rezistory, kondenzátory i cívky a přitom nabídne přehledné rozhraní a chytré funkce? FNIRSI LC1020E je vysoce přesný LCR metr s barevným 2,8” TFT displejem, základní přesností 0,3 % a širokým rozsahem měření. Díky kompaktnímu provedení, výkonné baterii a možnosti testování na pěti frekvencích je ideálním řešením jak pro laboratoře a výrobní linky, tak i pro servisní techniky a elektronické nadšence.

Hlavní vlastnosti

• Zařízení poskytuje profesionální základní přesnost 0,3 %, díky čemuž spolehlivě odhalí i malé odchylky součástek
• Podporuje kapacity od 1 pF do 100 mF, odpory od 10 mΩ do 10 MΩ a indukčnosti od 1 µH do 100 H
• Měření probíhá na frekvencích od 100 Hz až po 100 kHz s volbou testovacího napětí (0,1 V / 0,3 V / 0,6 V)
• Přístroj automaticky porovnává hodnoty s nastavenou tolerancí a vyhodnocuje je zvukovou i vizuální signalizací

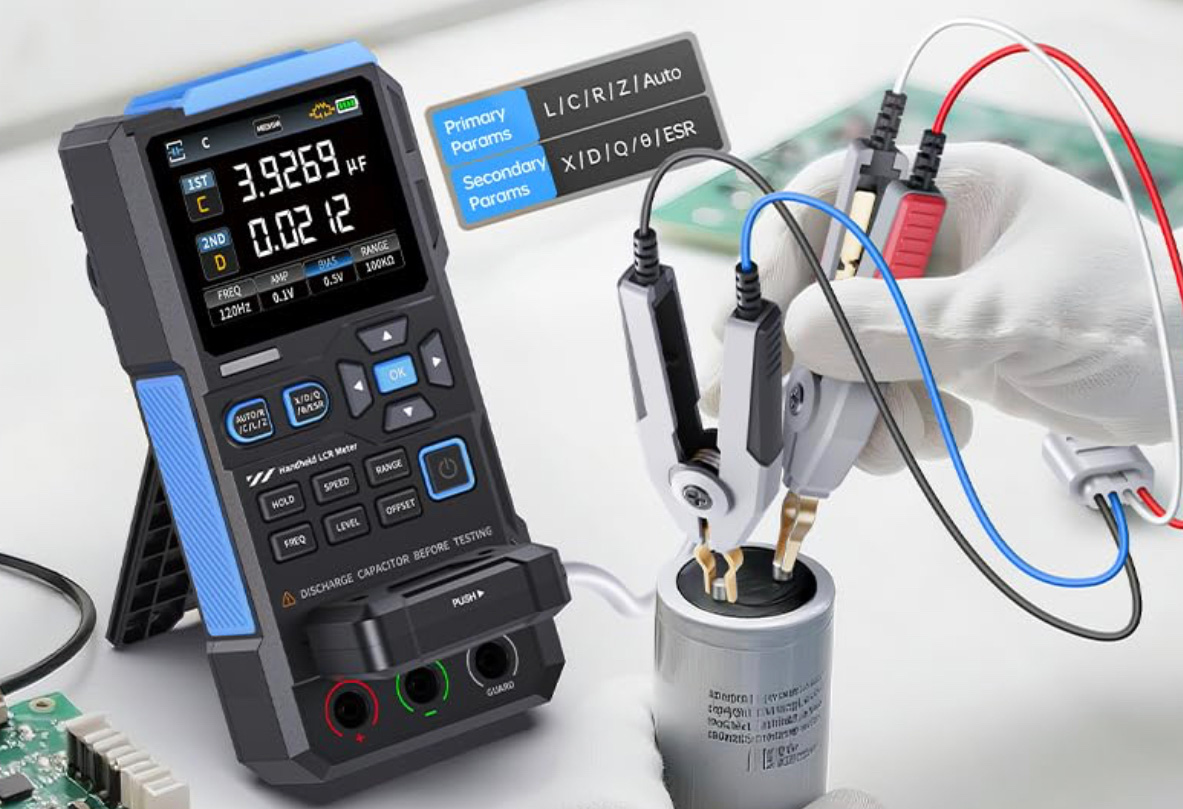

• Barevný TFT displej zobrazuje hlavní i vedlejší parametry současně (např. ESR, D/Q, θ)

Vysoká přesnost a široký rozsah měření

Zařízení nabízí základní přesnost 0,3 % a podporuje široký rozsah: indukčnost až do 100 H, kapacitu až do 100 mF a odpor až do 10 MΩ. Díky tomu spolehlivě pokryje potřeby profesionálů i hobby uživatelů při práci s různými typy součástek.

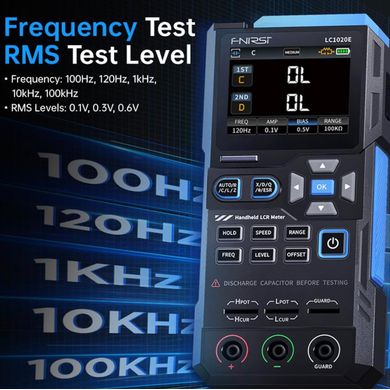

Pět testovacích frekvencí a nastavitelné úrovně

Pro maximální flexibilitu je k dispozici pět testovacích frekvencí (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz) a tři testovací úrovně (0,1 V, 0,3 V a 0,6 V). Díky tomu snadno ověříte chování součástek jak v nízkofrekven­čních, tak i vysokofrekven­čních aplikacích.

Duální porty a přesné Kelvinovo měření

LC1020E disponuje jak třípinovými zásuvkami pro rychlé každodenní testy, tak i pětikolíkovými sloty pro profesionální čtyřvodičové (Kelvinovo) měření. Tím se minimalizují chyby způsobené odporem měřicích vodičů a dosáhnete maximální přesnosti.

Inteligentní třídění a datový záznam

Přístroj umožňuje nastavit jmenovitou hodnotu a toleranci (0,1 % – 99,9 %) a automaticky vyhodnocuje, zda testovaná součástka odpovídá. Výsledek indikuje zvukově i vizuálně, což výrazně zrychluje sériové testování. Součástí je i funkce záznamu úspěšných/neús­pěšných měření pro snadnou kontrolu kvality.

Přehledný displej a dlouhá výdrž baterie

Barevný 2,8” TFT displej zobrazuje hlavní i sekundární parametry současně (např. R/D, C/Q, L/θ, ESR), takže máš vždy kompletní přehled. Napájení zajišťuje vestavěná 3000mAh baterie s funkcí automatického vypnutí a nabíjením přes moderní USB-C.

Technické parametry

• Displej: TFT LCD barevný displej
• Počet úrovní jasu:10 úrovní jasu
• Velikost displeje: 2,8”
• Nabíjecí konektor: USB-C
• Základní přesnost: cca 0,3 %
• Indukčnost: 0–100 H
• Kapacita: 0–100 mF
• Odpor: 0–10 MΩ
• Měřené parametry: AUTO / R / C / L / Z, vedlejší: X, D, Q, θ, ESR
• Testovací frekvence: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Testovací úrovně: 0,1 V / 0,3 V / 0,6 V

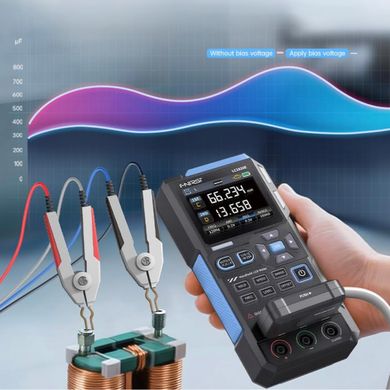

• Vnitřní bias: 0,0 V / 0,5 V
• Rychlosti měření. Rychlá (4/s), Střední (2/s), Pomalá (1/s)
• Kalibrace: Otevřený obvod / zkrat
• Třídicí funkce: Nastavitelná tolerance 0,1–99,9 %, zvuková a vizuální signalizace
• Datový záznam: Počítadlo úspěšných/neús­pěšných měření
• Výstupní impedance: 100 Ω
• Testovací porty: 3pinová zásuvka a 5pinová zásuvka (Kelvinovo 4vodičové měření)
• Napájení: Vestavěná 3,7V 3000 mAh Li-ion baterie, nabíjení USB-C
• Automatické vypnutí: Ano
• Rozměry: 185 × 85 × 35 mm
• Hmotnost: cca 680 g

Obsah balení

• 1x FNIRSI LC1020E LCR
• 1x datový kabel USB-C
• 1x destička pro kalibraci
• 1x Kelvinovy testovací kleště
• 2x měřící vodiče (červený a černý)
